同步門機控制驅動電子板型號：DSC-3A，如圖1所示，此電子板用于控制驅動電梯同步門機，完成電梯門的邏輯控制、運行曲線計算、驅動同步門電機等功能，同步門電機型號為MPM53-N2-174-H，額定電壓62V，如圖2所示。

適配門型：兩扇中分（2P-CO） 700~1200mm；兩扇旁開（2S-2P） 700~1400mm。 門重范圍：兩扇中分（2P-CO）不大于 175kg；兩扇旁開（2S-2P）不大于210kg。DSC-3A分為兩種作業，其中A作業不支持SCL通信功能和轎頂輸入輸出信號的接口功能；B作業，具備SCL通信功能和轎頂輸入輸出信號的接口功能。

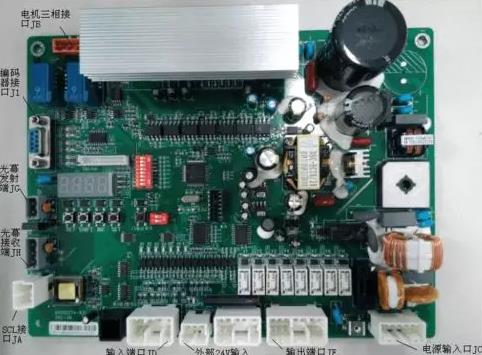

圖1 同步門機控制驅動電子板 DSC-3A

圖2 門電機MPM53-N2-174-H

1.8 各種撥碼的選擇與設置 電子板撥碼設置說明

S2-1 OFF：表示選擇中分門 ON：表示選擇旁開門

S2-2 OFF：表示選擇開門方向為左開門 ON：表示選擇開門方向為右開門

S2-3 OFF：表示當前設置為主門 ON：表示當前設置為副門

S2-4 OFF：表示當前設置為非玻璃門 ON：表示當前設置為玻璃門

S2-5 未使用（保留）

S2-6 OFF：表示選擇CA09邏輯功能 ON：表示選擇非CA09邏輯功能

S2-7 OFF：表示選擇使用智能光幕 ON：表示選擇非智能光幕

S2-8 OFF：表示選擇非智能一體化光幕 ON：表示選擇標準光幕（光幕信號由JD-1輸入）

二類故障門機板的處理方式：

第一類故障：(1) 封鎖電機輸出，電機處于自由狀態；(2) 顯示故障代碼，并一直顯示至斷 電；(3) 向上位機發出故障信號，不允許自復位。

第二類故障：(1) 顯示故障代碼，當有其它內容顯示時，故障代碼的顯示將被其它顯示替代；(2) 向上位機發出故障信號，電機切換至低速，仍可接受上位機的開關門指令。

接口安裝指導

1）確認光幕的系統供電電源為直流18V到30V；

2）確認系統接口的電源極性與光幕端子相同，光幕電纜端子接法及各芯線的用法見下

電纜芯線中各線的用途如下:

棕色線:為直流電源正極+24V；

灰色線:為T(mén)X光幕到RX光幕的同步信傳輸號線,接有一對一位MOLEX圓孔端子，在安裝時對接聯通;

黑色線:輸出光幕工作狀態信號到電梯門控制系統;

藍色線:為直流電源負極0V;

請檢查與光幕接口的要求是否一致,否則會(huì )造成光幕不能正常工作,或損壞系統。

3）EHC3607101A非智能型光幕請安裝在選擇非智能撥碼的門機上，EHC3607102A智能光幕請安裝在選擇智能智能撥碼的門機上。 調試：

RX光幕上部約120mm處的紅色LED可以顯示光幕的運行狀態。

1）當光幕光束未被阻擋時RX光幕的紅色LED會(huì )熄滅；

2）當光幕光束被阻擋時RX光幕上的紅色LED會(huì )發光，若LED不發光則請檢查光幕是否有正常的供電電源。 維護保養：

1）每周至少清潔一次光幕濾光蓋，為保證濾光蓋的透光性，清潔時請使用微濕的干凈棉布輕擦；

2）每個季度檢查一次光幕的安裝螺絲是否緊固，連接端子是否連接牢固； 故障判斷

當電梯門不能正常關上時，可以按以下步驟進行判斷：

1）判斷是否為電源供給故障，檢查光幕接口的電源是否是直流18至30V，確定電源供給正常。

2）檢查電纜的插頭處，接線是否有松脫現象。
