電梯安全回路封線是一種在電梯維修或檢測過程中可能需要執行的操作，主要用于旁路某些安全裝置，以便在特定條件下運行電梯。但是，這種操作極度危險，必須嚴格遵循安全規程并在專業人員監督下進行，因為不當的操作可能導致嚴重的安全事故。
安全回路概述
電梯安全回路是串聯所有電氣安全裝置（如緊急停止按鈕、限速器、緩沖器開關、門鎖等）的電路，其設計目的是確保電梯在任何潛在危險情況下能夠立即停止運行。根據國家電梯安全標準（如中華人民共和國國家標準GB7588-2003），當安全回路中的任一安全觸點因故障或異常而斷開時，應能直接切斷電梯驅動主機的電源，防止電梯繼續運行。
封線的目的
封線操作通常在以下情況中進行：
檢修或維護：需要測試電梯功能，但某些安全裝置會(huì )干擾正常測試流程時。
緊急救援：在緊急情況下，為了使電梯能夠移動到安全樓層進行乘客疏散。
封線操作注意事項
僅在檢修模式下進行：確保電梯處于檢修狀態，且所有非檢修人員遠離電梯區域。
專業人員操作：必須由經過培訓的專業技術人員執行，確保了解具體型號電梯的安全規范和操作流程。
遵守安全規程：嚴格按照電梯制造商提供的手冊和國家相關安全標準操作。
臨時且必要：封線應當是臨時性的，并在操作完成后立即恢復安全裝置的正常連接。
安全監督：在封線期間，應有專人監控電梯運行狀態，以防不測。

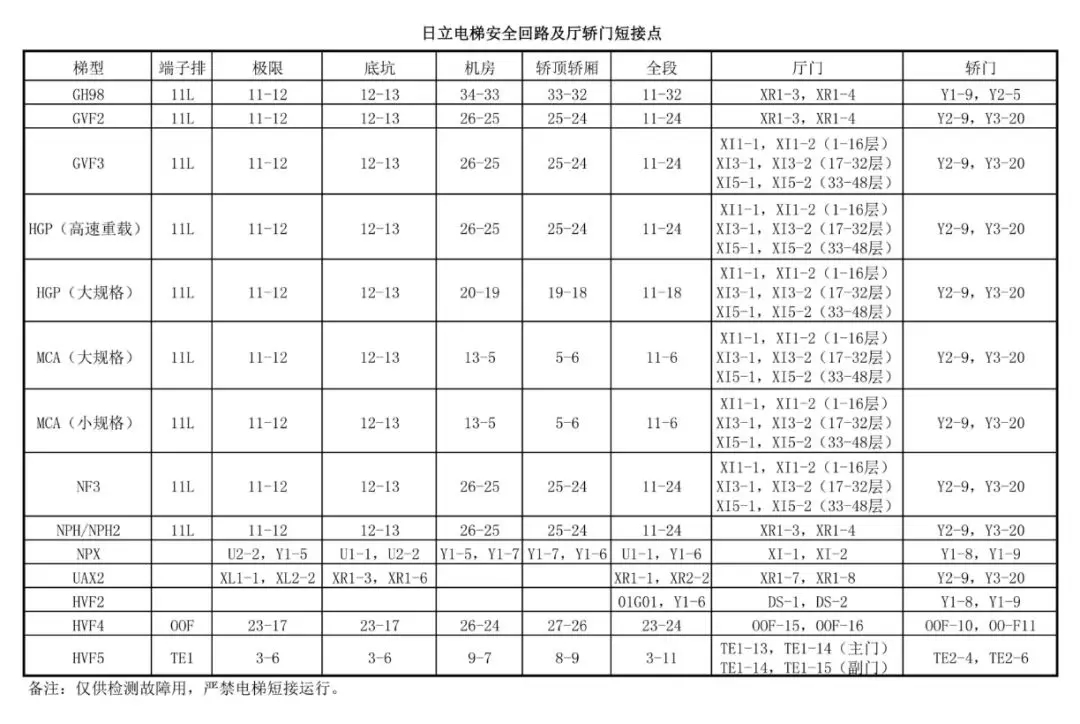

日立電梯安全回路及廳轎門短接點
日立電梯安全回路及廳轎門短接點
當需要更換電子板來判斷電子板是否損壞時，應將要判斷的電子板換至正常運行的電梯上進行試驗，而不能將好的電子板換至故障電梯進行試驗。當條件所限無正常運行的電梯時，應確實查清故障原因，確認不是因外圍線路造成電子板損壞后，才能將好的電子板換至故障電梯上進行試驗，以防止好的電子板被損壞。
?、?/span> 確認絕緣測試時強制吸合的50B繼電器已釋放。 ?、?/span> 確認MPU板至FIO板的FA、FB插頭已插好。 ?、?/span> 確認FIO板FJ插插頭已插好。 ?、?/span> 確認各急停開關接觸良好（各開關接通時的阻值應<10Ω） 。 ?、?/span> 確認50B繼電器觸點良好。 ?、?/span> 確認50B繼電器內部接線正確。 ?、?/span> 更換FIO板，確認其是否損壞。
?、?/span> 拔出MPU板的FF插頭（ACR板的FC插頭插好），通電后對FF20～FF23、FF20～FF25的電壓進行檢查，用萬用表測量確認FF20（負表筆）～FF23（正表筆）之間的電壓值為+15V，FF20（負表筆）～FF25（正表筆）之間的電壓值為-15V。 ?、?/span> 更換ACR板，檢查電子板是否損壞。 ?、?/span> 更換MPU板，檢查電子板是否損壞。
?、?/span> 確認SOC板、MPU板的SYCD1燈亮燈。 ?、?/span> 確認主CONTROL-1電源電壓為DC12V。 ?、?/span> 確認主轎頂電氣箱和機房控制屏的Y2插頭已插好，插頭、插座的接觸子接觸良好。 ?、?/span> 確認Y2-1～Y2-5無斷線。 ?、?/span> 更換SDC板，檢查電子板是否損壞。 ?、?/span> 更換MPU板，檢查電子板是否損壞。
?、?/span> 按 2 中③的方法，檢查DC±15V電源電壓值正常。 ?、?/span> 檢查HCTA接線及插接頭狀態。 ?、?/span> 確認ACR板FE2對地電壓符合表8-4要求的電壓值。 注：表中的“43HZ”、“50HZ”是指電動機的頻率 ?、?/span> 拔去BDCC板上的MG、MF、MJ插頭，拆去各功率三極管間的短接線，用萬用表20KΩ檔測量功率三極管各極之間的阻值（阻值是否正常參照表8-5），來判斷功率三極管的好壞。 ?、?/span> 更換ACR板，檢查其是否損壞。
?、?/span> 檢查安全回路開關、門鎖開關觸點是否接觸不良。 ?、?/span> MOOE-2-SET讀取讀故障記錄，分析產生27#故障的原因。
?、?/span> 確認轎門鎖電氣接線沒有被短接，轎門鎖沒有被強制吸合。 ?、?/span> 確認廳門鎖電氣接線沒有被短接。 ?、?/span> 確認40D繼電器觸點正常。 ?、?/span> 更換FIO板，檢查其是否損壞。
?、?/span> 確認轎頂檢修開關觸點接觸良好。 ?、?/span> 確認SDC板的FK、FF、FJ插接良好。 ?、?/span> 更換SDC板，檢查其是否損壞。 ?、?/span> 更換FIO板，檢查其是否損壞。
1、當未進行層樓高度測量時出60#故障，屬正?，F象。2、當進行層樓高度測量后，出60#故障時： ?、?/span> 確認各隔磁板插入感應器的深度。 ?、?/span> 確認限位開關裝置安裝位置正確。 ?、?/span> 重新進行樓層高度測試。 ?、?/span> 和技術科聯系，檢查MPU板設置的層站規格表和電梯的實際樓層是否相符。
?、?/span> MOOE-2-SET讀取故障記錄,分析故障原因。 ?、?/span> 確認安全回路開關，轎門開關觸點接觸良好。
1、當高速度運行后，未進行差動變壓器調整時出現83故障，屬正?，F象。2、當試重后，運行過程中出現83故障，則應進行以下檢查： ?、?/span> 確認空載時，控制屏Y3-8、Y3-9之間的電壓約AC4V ?、?/span> 重新進行空載及額定載重量的設置。
11 86故障（開門鎖死）、87故障（關門鎖死）

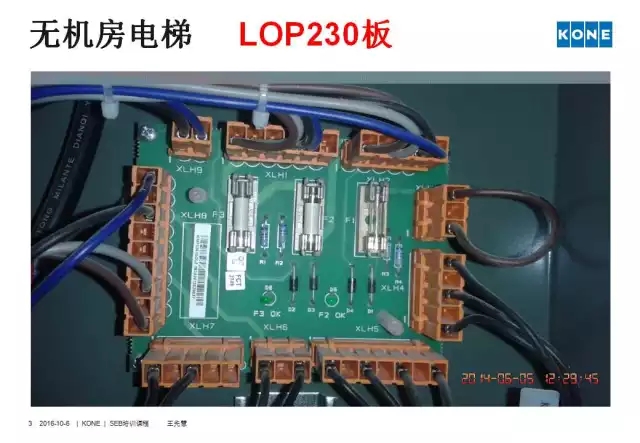

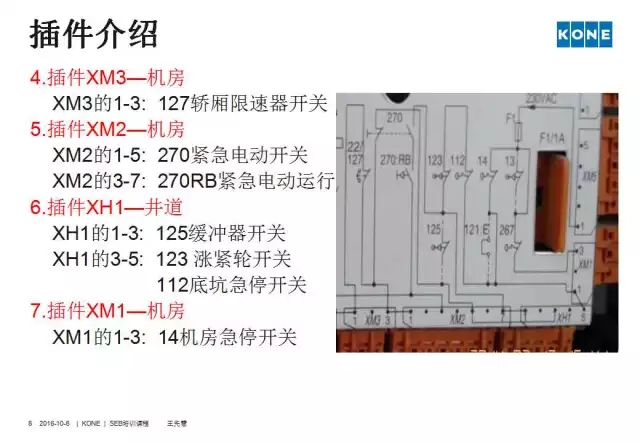

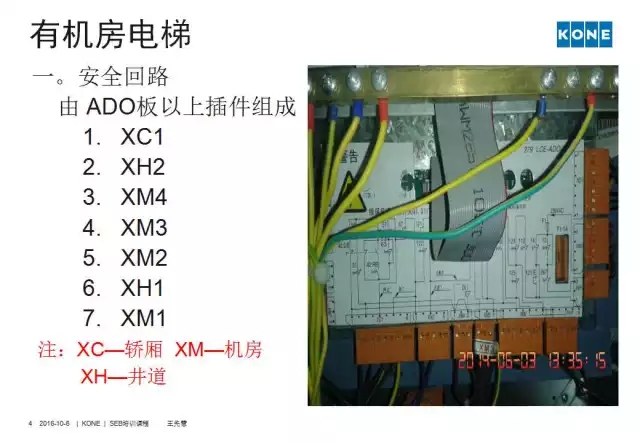

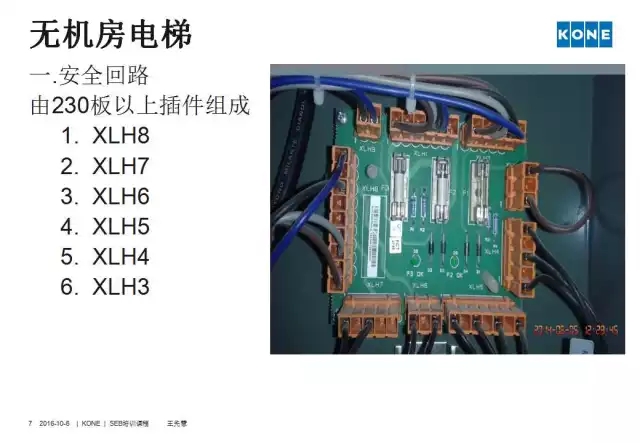

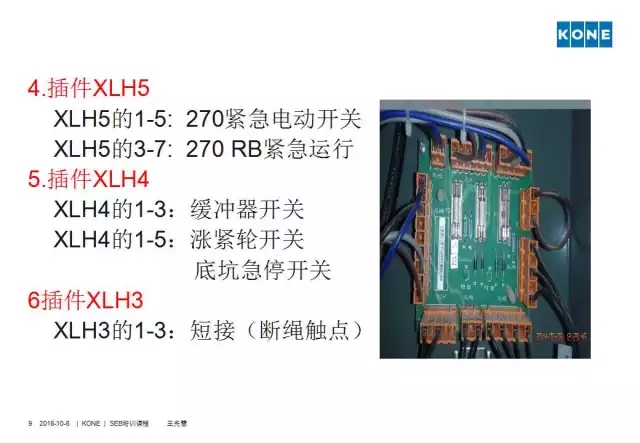

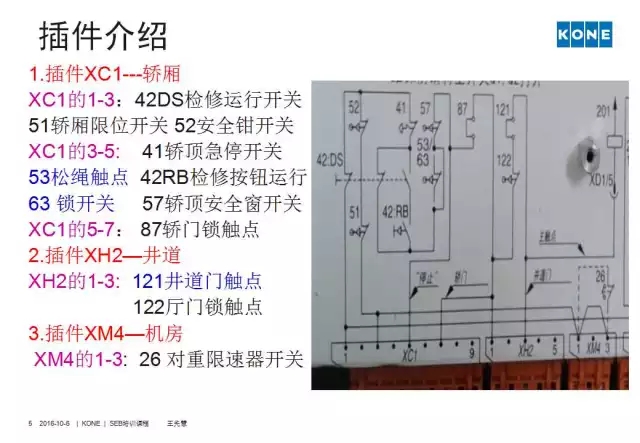

通力電梯安全回路板詳解
